MANIRIWAL: Smart Monitoring Ketinggian Air Sungai Untuk Mendeteksi Banjir Berbasis IoT Menggunakan Blynk dan Notifikasi Telegram

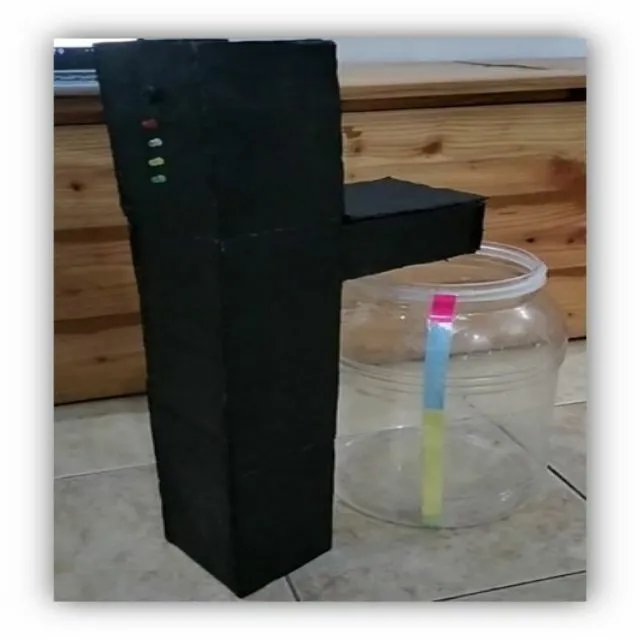

MANIRIWAL berbentuk balok dengan bagian tengah menonjol kedepan guna meletakan CH-SR04. Sisi belakang tempat CH-SR04, diletakan sebuah buzzer berwarna hitam dibagian paling atas dan dibawah buzzer diletakkan 4 buah LED.
Latar Belakang
Sebuah permasalahan yang disebabkan oleh banjir masih sering terjadi di Indonesia akibat luapan air sungai yang terjadi tanpa ada pemberitahuan yang dapat mengakibatkan rusaknya lingkungan, mengakibatkan rasa ketidak nyamanan, dapat merusak berbagai macam properti, menimbulkan berbagai macam penyakit bahkan mengakibatkan kematian .Tujuan dari projek akhir adalah dapat membantu masyarakat untuk mengantisipasi terjadinya banjir dan memudahkan masyarakat dalam memantau ketinggian air sungai dengan efektif & efisien.

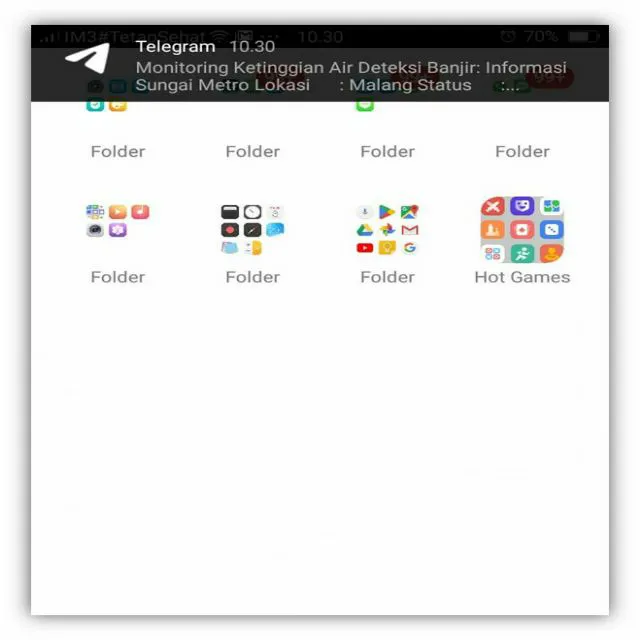

Fungsi dari projek akhir kami adalah memberi sebuah peringatan berupa notifikasi pada telegram dan keterangan ketinggian air pada dashboard blynk. Untuk target pengguna ialah penduduk kota/desa dan segala sektor yang berada di wilayah rawan banjir dan/atau berada di dekat area hulu. Oleh karena itu, kelompok kami membuat solusi sebuah alat yang berguna sebagai pemantau ketinggian air sungai yang dapat memberi peringatan antisipasi terjadinya banjir, yaitu MANIRIWAL.
Alat dan Bahan
- Wemos D1 R1
- Breadboard
- Sensor ultrasonic (CH-SR04)
- Buzzer
- LED
- Resistor (470 ohm)
- Jumper wires
- Kabel USB

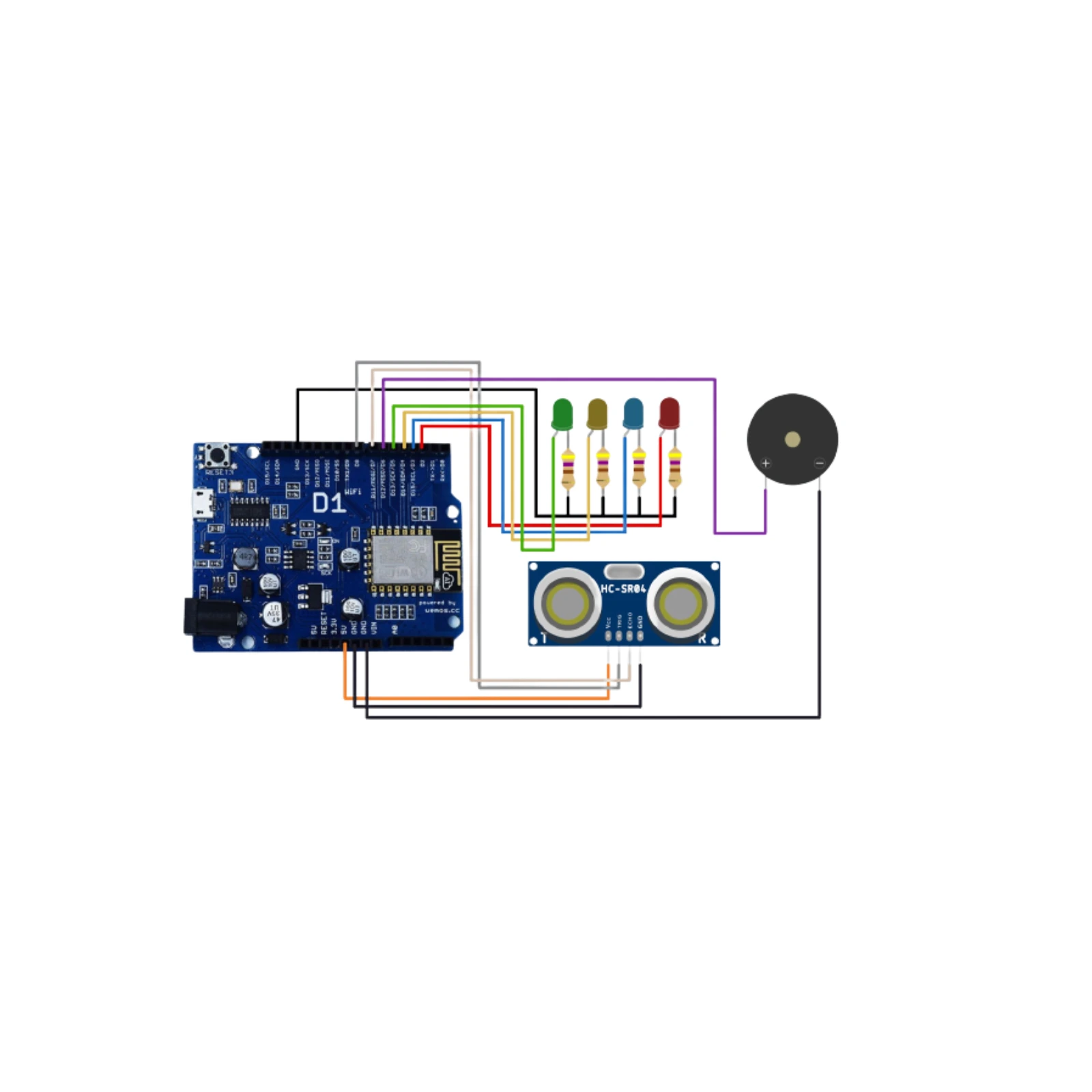

Skema Alat

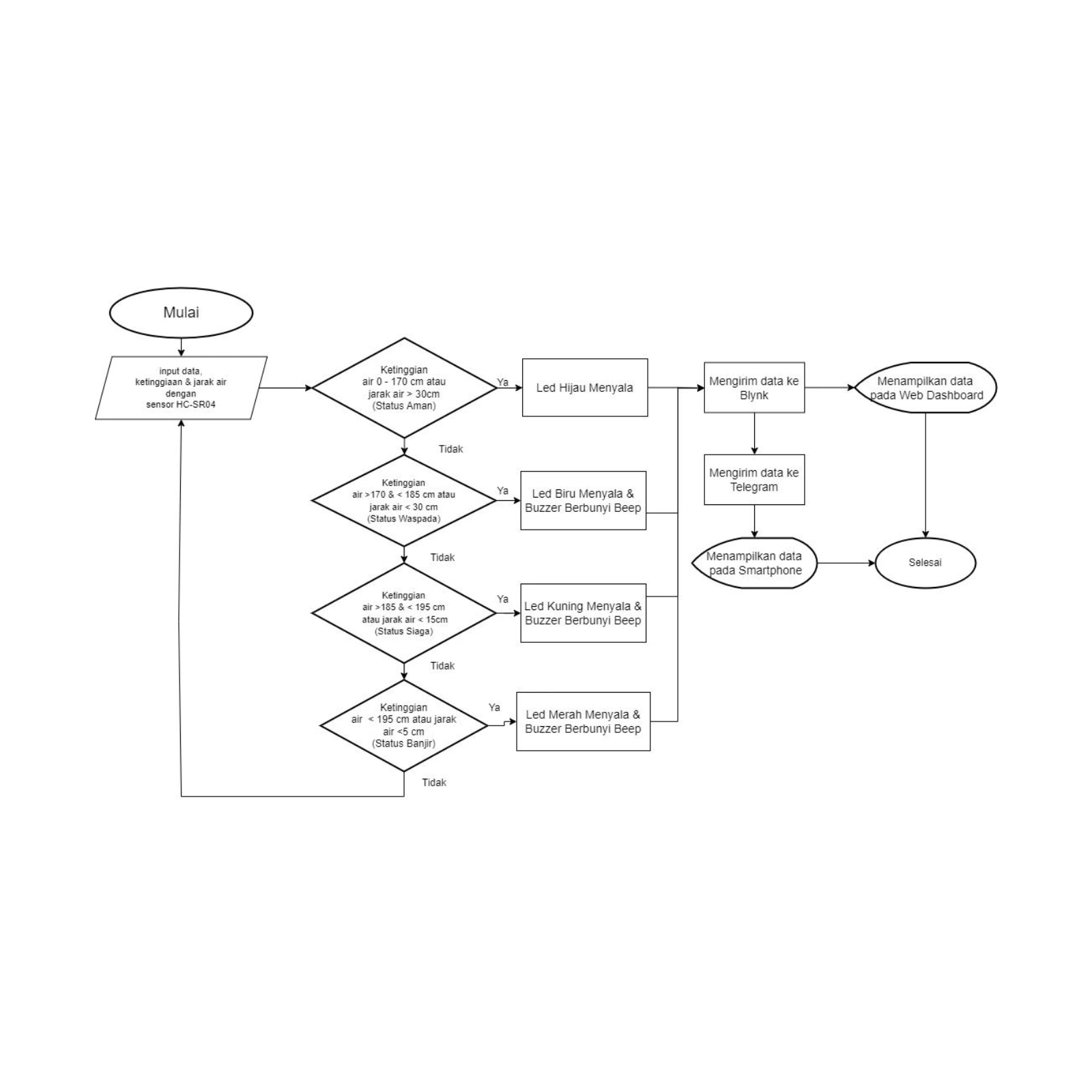

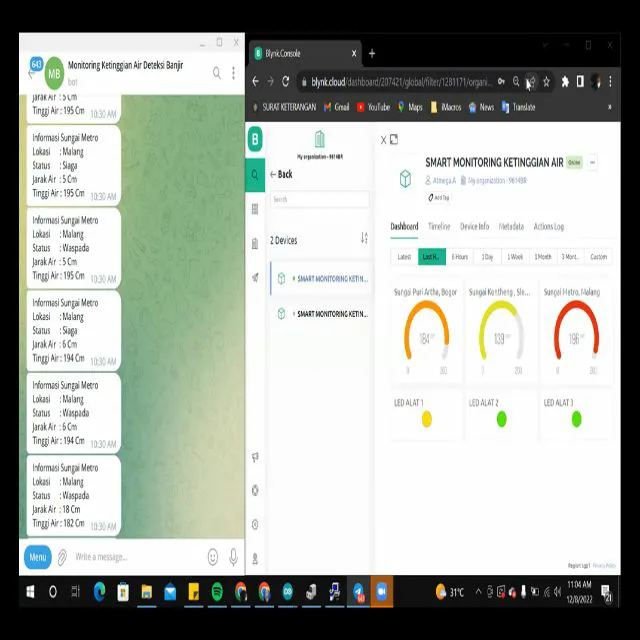

Pengambilan data diklasifikasikan pada kondisi tertentu. Jika, empat kondisi terpenuhi, LED dan buzzer menyala dengan delay semakin cepat serta kondisi status berbeda. Jika, terbaca, data dikirim pada dua server berbeda untuk diolah dan disimpan. Lalu ditampilkan pada dua interface, yaitu Webdasbord Blynk dan Telegram Bot yang ditampilkan pada smartphone, selesai
Dokumentasi Alat
Rencana Pengembangan
Menambahkan beberapa sofware pendukung :
- Instalasi Xamp di OS Windows: membuat server pada OS Windows
- Membuat web pada localhost agar bisa mengakses database ketinggian air dalam bentuk web dashboard lokal dengan memakai phpmyadmin. Dalam tampilan web localhost akan dibuatkan sistem login dengan setting autentikasi web serta setting akun web.
- Pada tampilan dashboard ketinggian air akan menambahkan grafik ketinggian air di masing-masing sungai.
Profil Tim
Talitha Fatiha Firdaus
Electrical Engineer
Universitas Pembangunan Nasional Veteran Jakarta
Gilardo Destri Abu Bakar
Software Engineer
Universitas Teknologi Digital Indonesia
Hubungi Kami : 0878 0382 6963 (Ahmad Muhadi Aditiya)
