Smart Energy
Rancang Bangun Smart Energy Meter sebagai Alat Monitoring dan Kontrol Penggunaan Daya Listrik berbasis IoT
Sekar IoT merupakan implementasi alat di bidang smart energy untuk mengendalikan biaya listrik melalui monitoring dan kontrol pada penggunaan listrik yang dapat dioperasikan secara jarak jauh dan hasil real time.
Latar Belakang
Pemanfaatan energi perlu diimplementasikan secara efisien guna untuk menjaga keberadaan energi tersebut. Berdasarkan data dari Kementerian ESDM (2011), pemborosan energi terjadi sekitar 80 persen oleh faktor manusia. Pemborosan energi ini salah satunya berasal dari energi listrik. Energi listrik merupakan salah satu kebutuhan utama masyarakat. Seiring dengan kemajuan teknologi, kWh meter sebagai suatu media perhitungan pemakaian energi listrik yang digunakan masyarakat mengalami perubahan dari kwh meter konvensional menjadi kWh meter prabayar. KWh meter prabayar ini memiliki kekurangan, misalnya ketika pengguna lupa untuk mengisi saldo pulsa, maka listrik akan mati. Berdasarkan hal tersebut, maka diperlukan adanya sistem monitoring dan kontrol yang dapat memonitoring tegangan, arus, daya, energi, dan frekuensi pada peralatan listrik, serta mengontrol kwh meter, sehingga pengguna dapat mengendalikan dan menghemat penggunaan daya listrik. Sistem ini dirancang dengan basis internet of things untuk menghasilkan data monitoring secara real time dan dapat dioperasikan melalui smartphone secara jarak jauh.
Alat dan Bahan
- Psu switching 5v/5A
- Stop kontak terminal 3 lubang
- Kabel NYM 3×2.5mm
- Wemos D1R1
- Relay 5v 4 channel
- Box panel (ukuran 30x40x18)
- Lampu pilot indikator 220v
- Rel MCB
- Terminal block
- Kabel steaker
- MCB ABB 6kA 10A dan 16A
- Sensor PZEM 004T
- Kabel dupont
- Charger handphone
- OLED
- Dioda Zener 1n4742
- Fan 5V
- Limit Switch
- Isolasi BakarÂ
- Kabel spiral
- LED strip

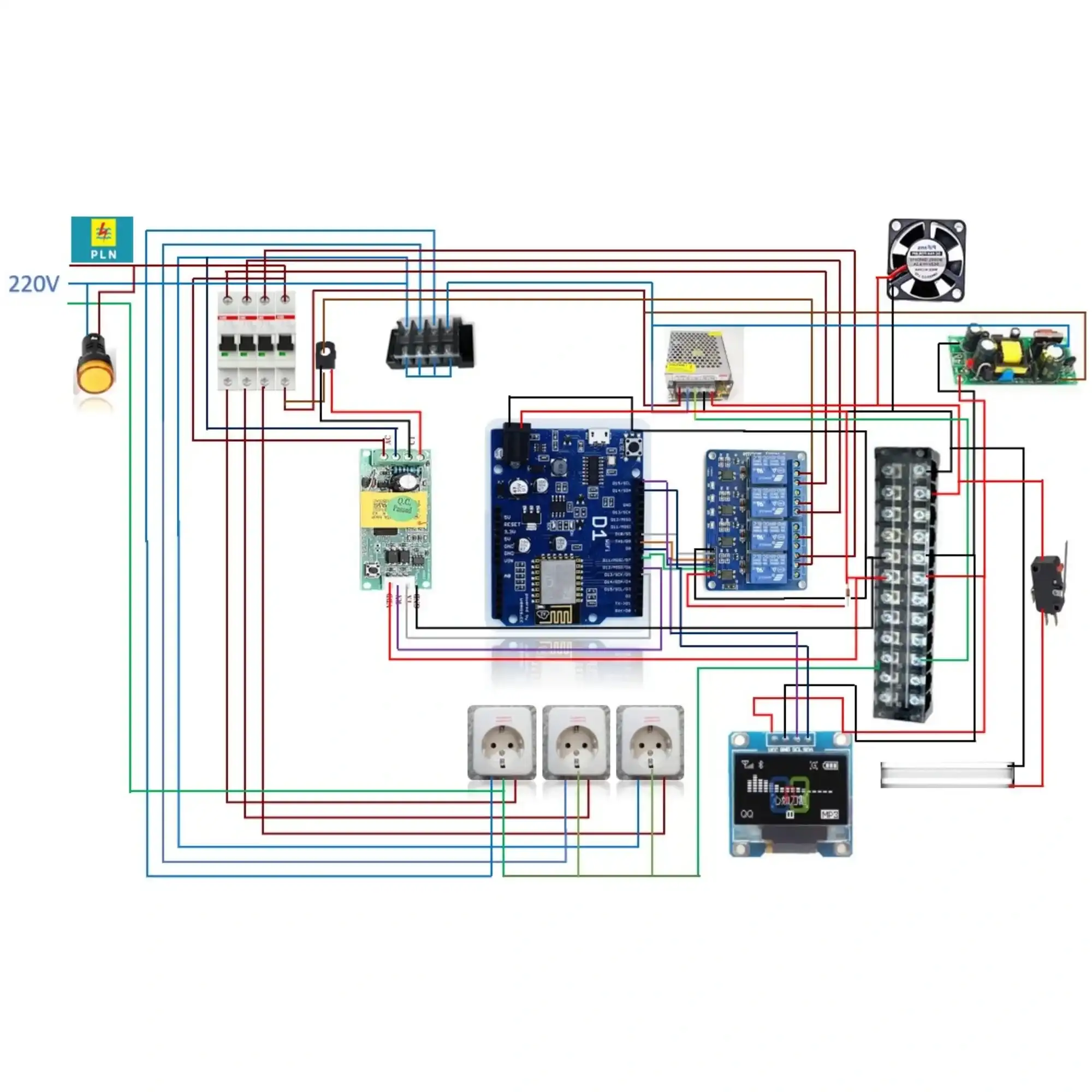

Skema Alat

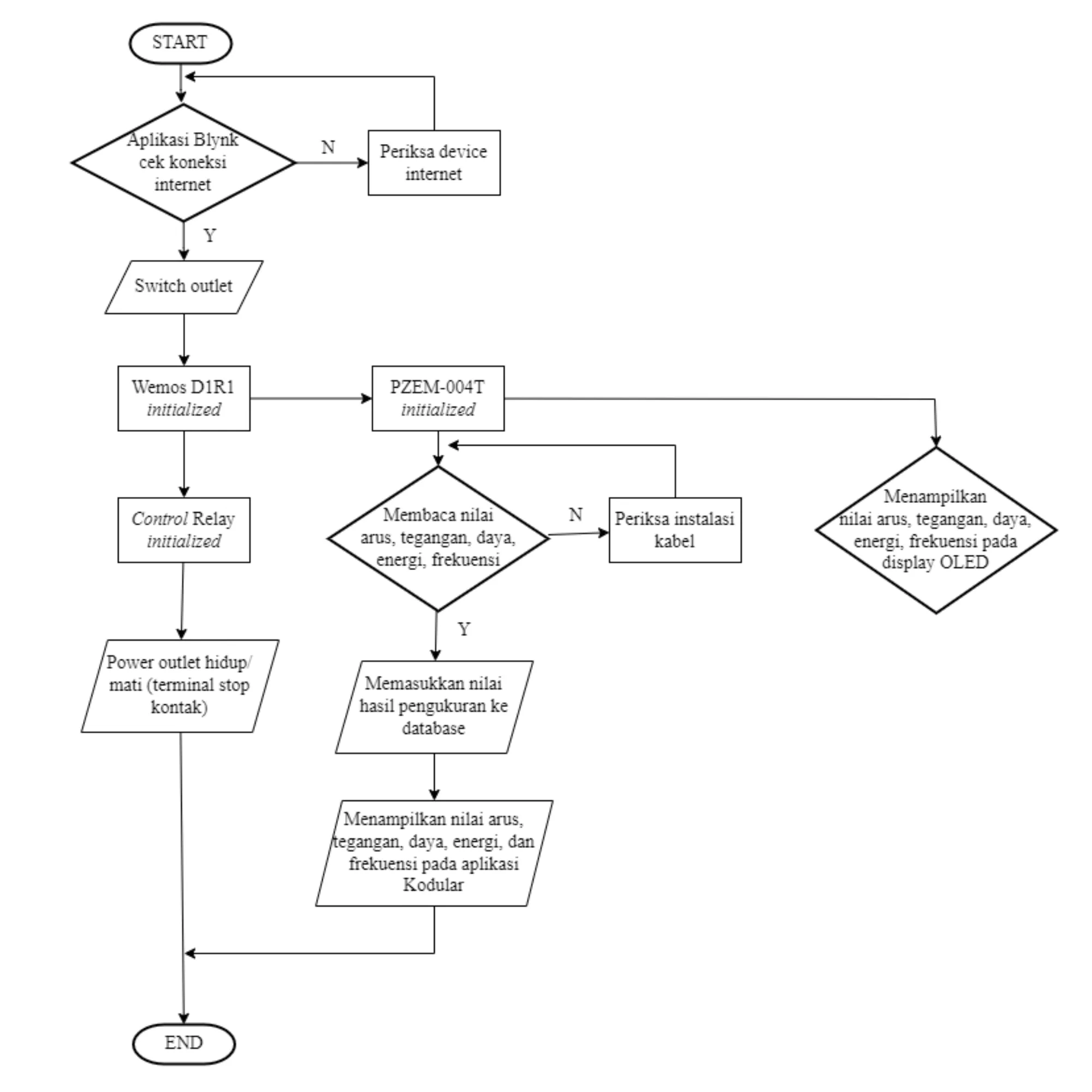

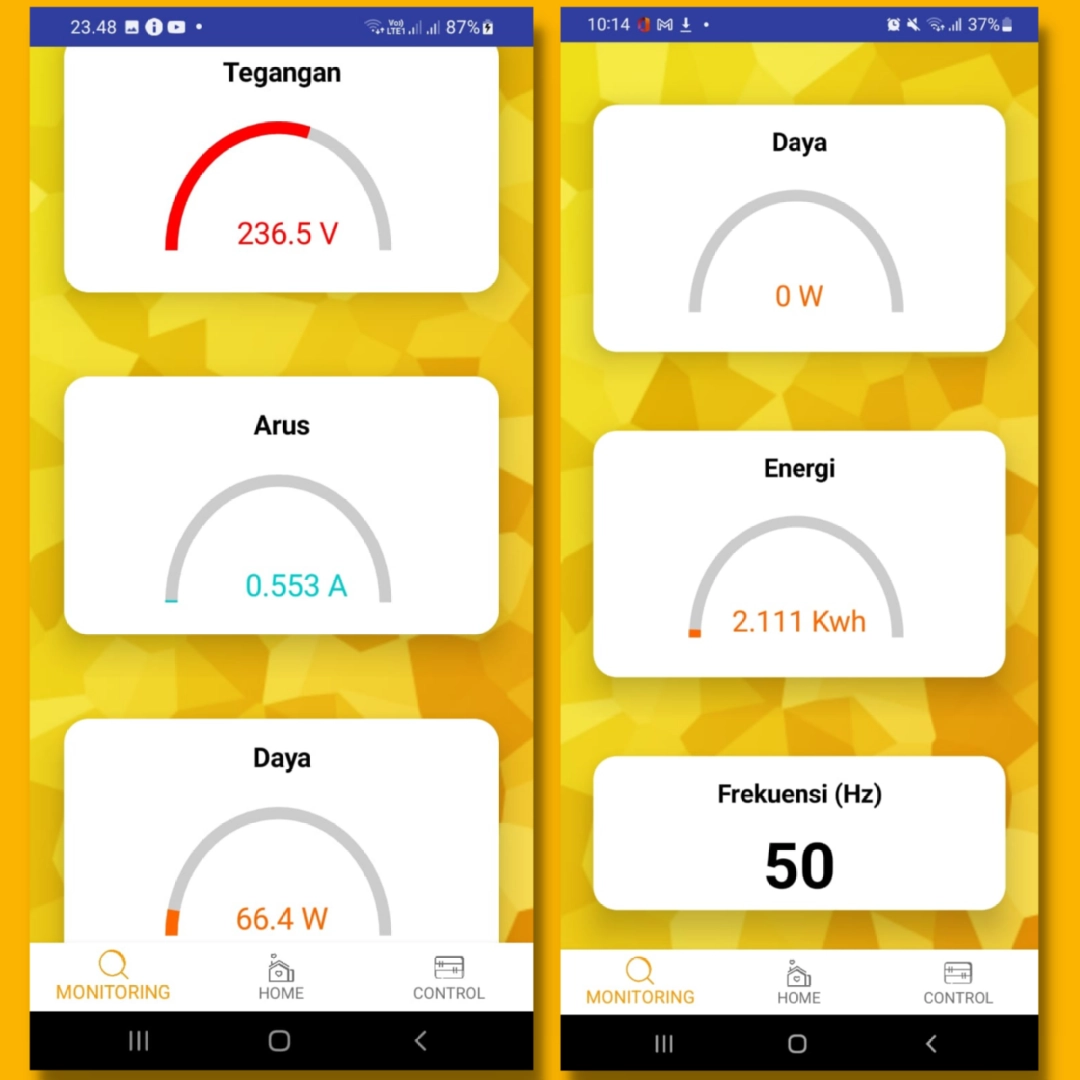

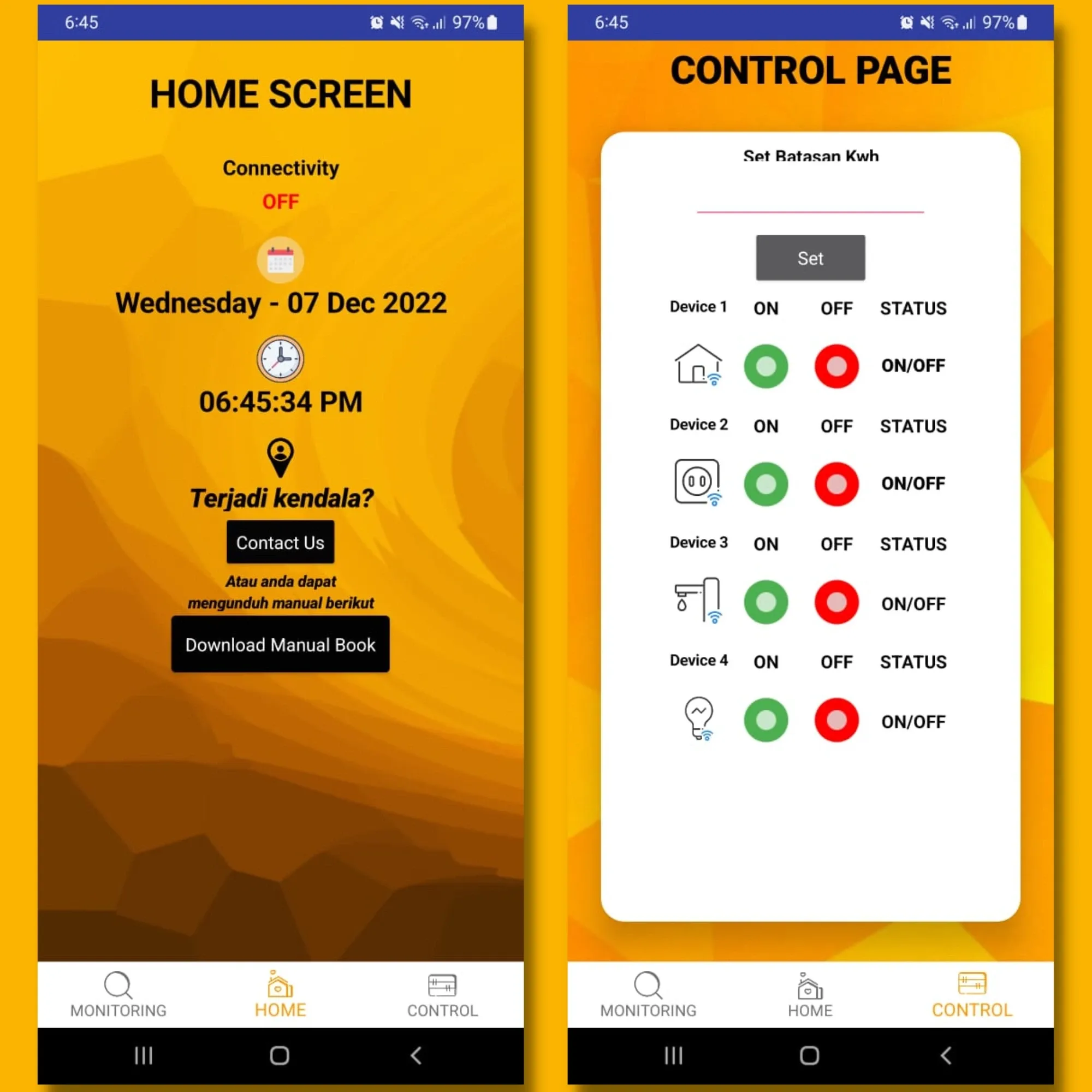

Pada penggunaan alat diawali dengan memastikan device sudah hidup dan secara otomatis wemos akan terhubung dengan wifi untuk mengirimkan data pengukuran ke web dashboard blynk dan Kodular mobile apps. Pengguna dapat login terlebih dahulu ke aplikasi kodular, kemudian mengoperasikan alat dengan melakukan set kwh, kemudian dapat menyalakan relay pada aplikasinya.

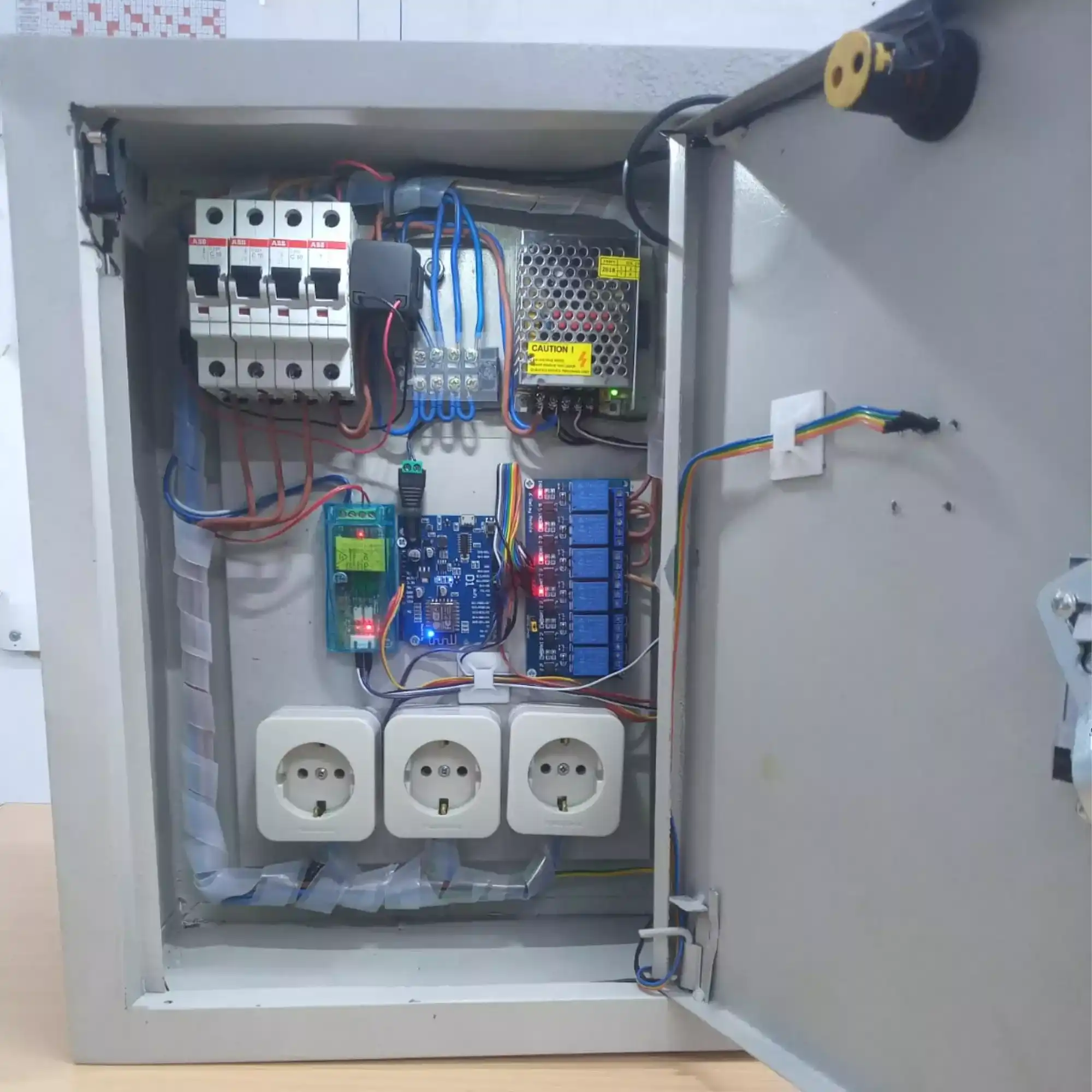

Dokumentasi Alat
Rencana Pengembangan
Sekar IoT ke depannya akan mengembangkan alat dengan menambahkan fitur over voltage, low voltage, dan over current. Pada aplikasi kodular akan diberi tambahan alarm sebagai notifikasi pengguna, pengaturan set Kwh per device, penambahan set harga kwh, penambahan database dan data lain pada saat login. Pada proses produksinya, komponen yang digunakan akan lebih disederhanakan, sehingga harga jual alat lebih ekonomis, kemudian akan dilakukan pengurusan izin usaha dan produksi secara bertahap.
Profil Tim
Hadi Purnomo
Project Manager dan Hardware Engineer
Universitas Cendekia Abditama
M. Faishal Azhar
Software Engineer dan Firmware Engineer
Universitas Padjajaran
Hubungi Kami :Â 08881314575 (Hadi Purnomo)
