Smart Monitoring

MCSR: Rancang Bangun Smart Monitoring dan Controlling Suhu Ruangan Berbasis IoT

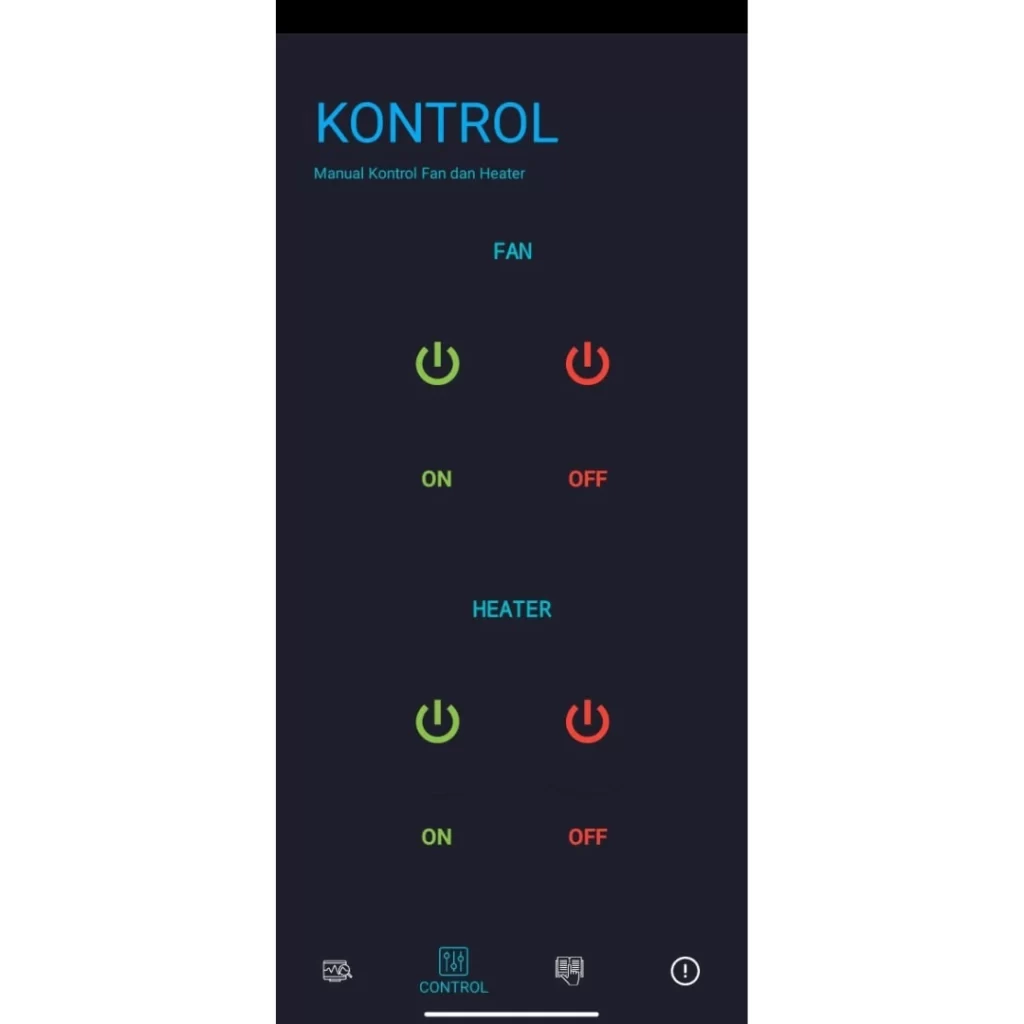

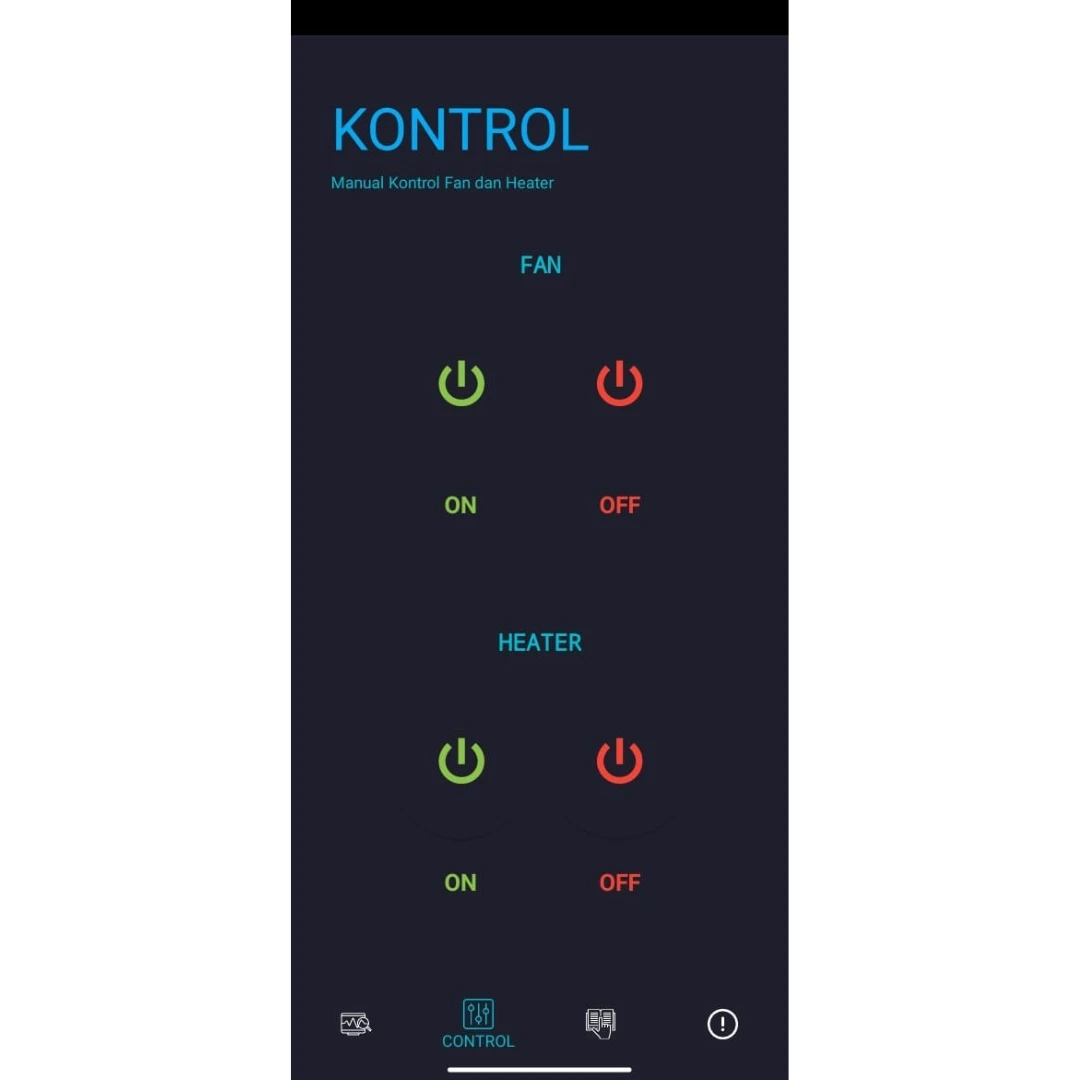

Teknologi ini menggunakan NodeMCU ESP8266 berbasis Blynk dan ThingSpeak sebagai monitor dalam mengolah data suhu. Perangkat dilengkapi OLED serta aplikasi smartphone android untuk akses monitor dan control alat jarak jauh.

Latar Belakang

Suhu merupakan suatu komponen parameter yang penting, sehingga deteksi penentuan nilai parameter suhu menjadi sebuah kebutuhan. Awalnya deteksi suhu ruangan masih berbasis Termometer yang diletakan pada suatu ruangan, berkembang dengan monitoring suhu yang terdisplay di ruangan namun belum dapat dikontrol. Penelitian sebelumnya dikembangkan sistem monitoring dan controlling suhu dengan transmisi data menggunakan wireless Bluetooth yang terkoneksi smartphone android. Namun, hal ini membatasi pengguna dengan jarak cakupan bluetooth yang terbatas. Menurut NASA suhu permukaan bumi pada tahun 2021 telah meningkat 0,85 °C dibanding suhu rata-rata tahunan. Peningkatan suhu tersebut menyebabkan perubahan cuaca ekstrem yang memicu peningkatan penggunaan Air Conditioner. Alih-alih membantu mengurangi dampak pemanasan global, penggunaan AC malah ikut berkontribusi dalam penipisan lapisan ozon. Maka dari itu, alat berjudul “Rancang Bangun Monitoring dan Controlling Suhu Ruangan Berbasis Internet of Things (IoT)” digunakan sebagai monitoring suhu real time seklaigus control suhu yang ramah lingkungan dan menggunakan aplikasi agar cakupan penggunaan lebih luas.

Alat dan Bahan

  • Sensor DHT22
  • Heater PTC
  • LCD OLED
  • NodeMCU ESP8266
  • Box Plastik
  • BTS7960
  • Power Supply 12V
  • Socket DC
  • Switch
  • Kipas DC
  • Fuse and Holder
  • L298N
  • PCB Polos
  • Pin Header Male
  • LM2596
  • Kabel

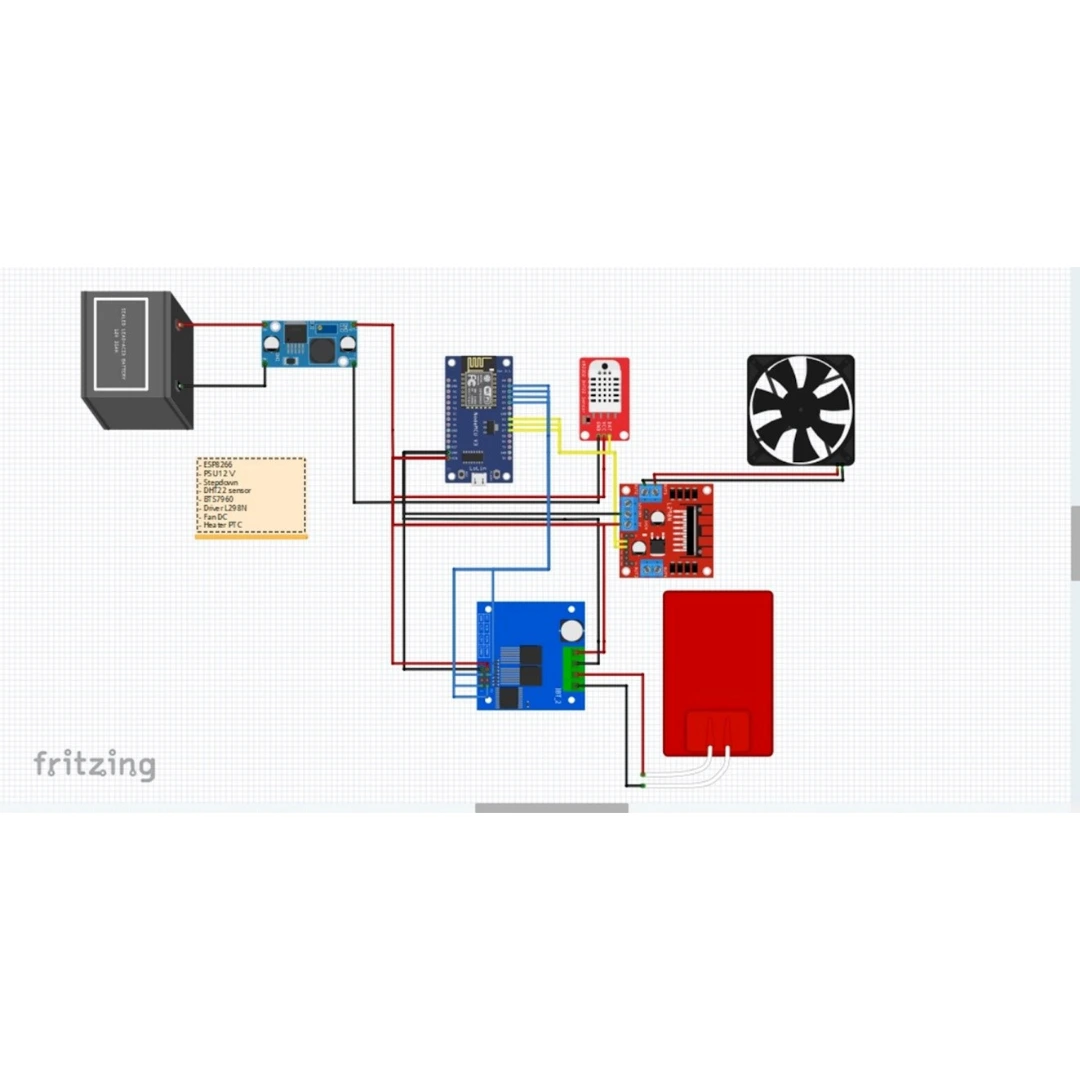

Skema Alat

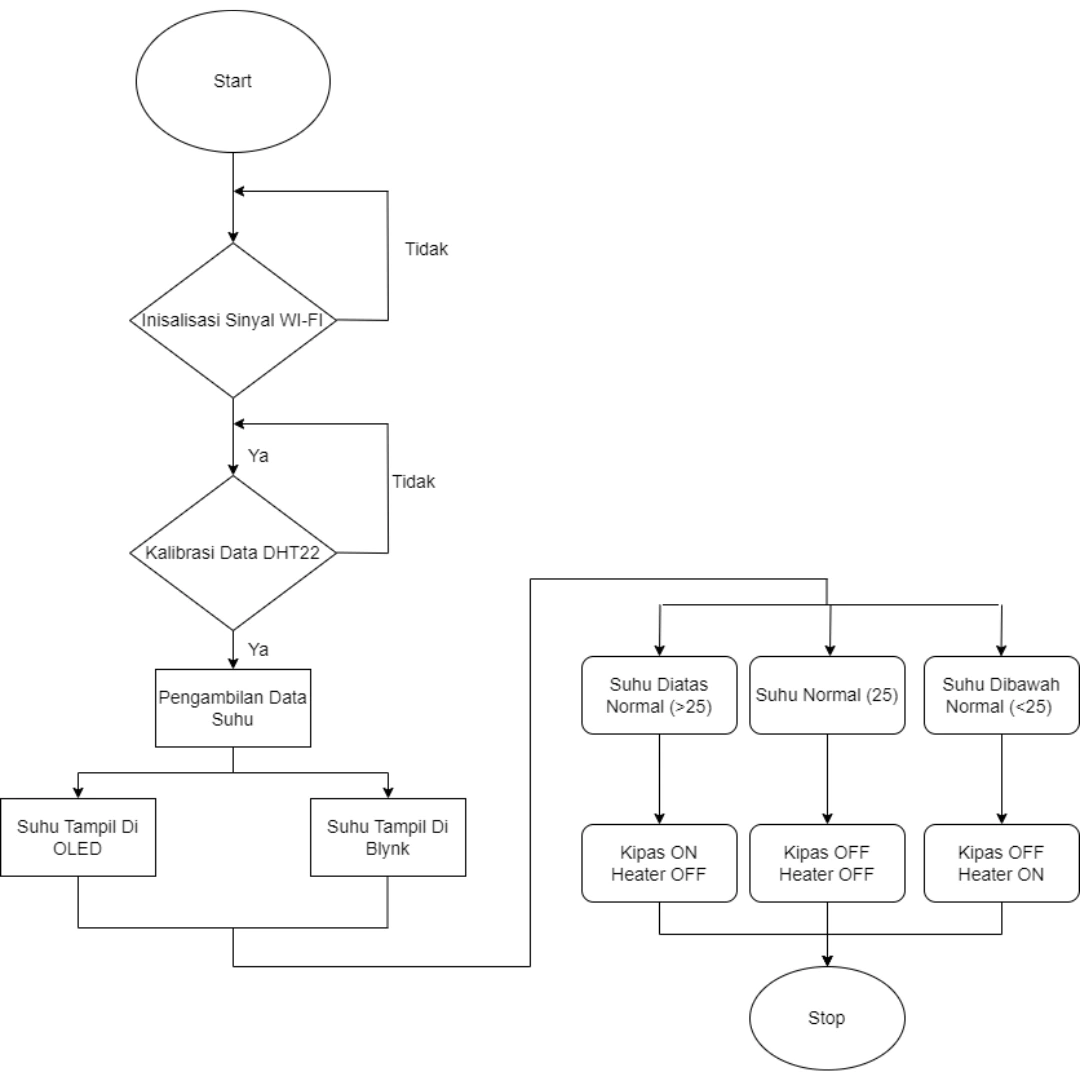

Diawali dengan power supply terhubung dengan driver dan NodeMCU ESP8266. Selanjutnya, NodeMCU ESP8266 akan membaca suhu dari sensor DHT22 yang kemudian mengirimkan data tersebut kepada Server Blynk. Dengan format TCP/IP yang akan kemudian di ubah dengan memberikan tiga kondisi yaitu, suhu diatas normal, suhu normal, dan suhu dibawah normal.

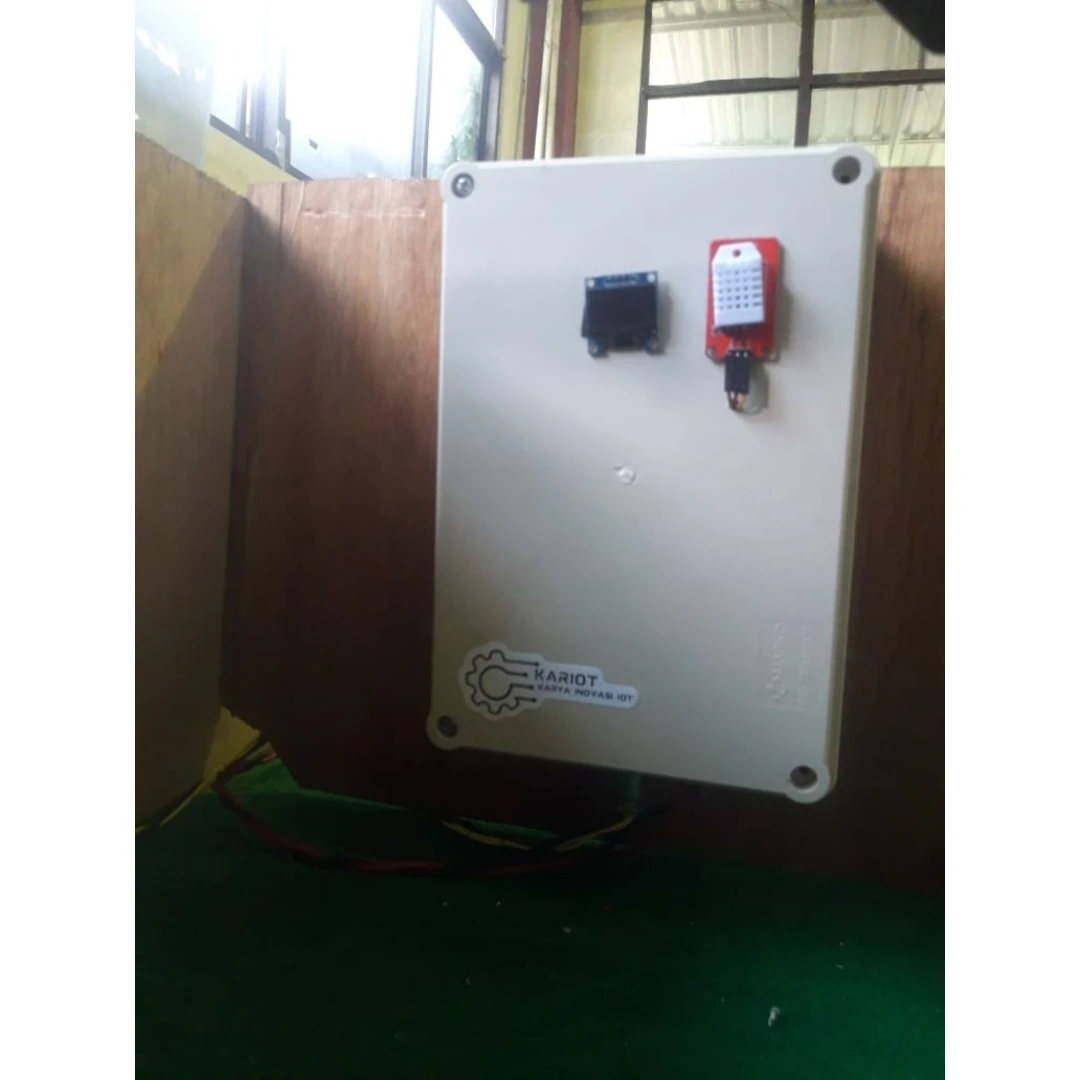

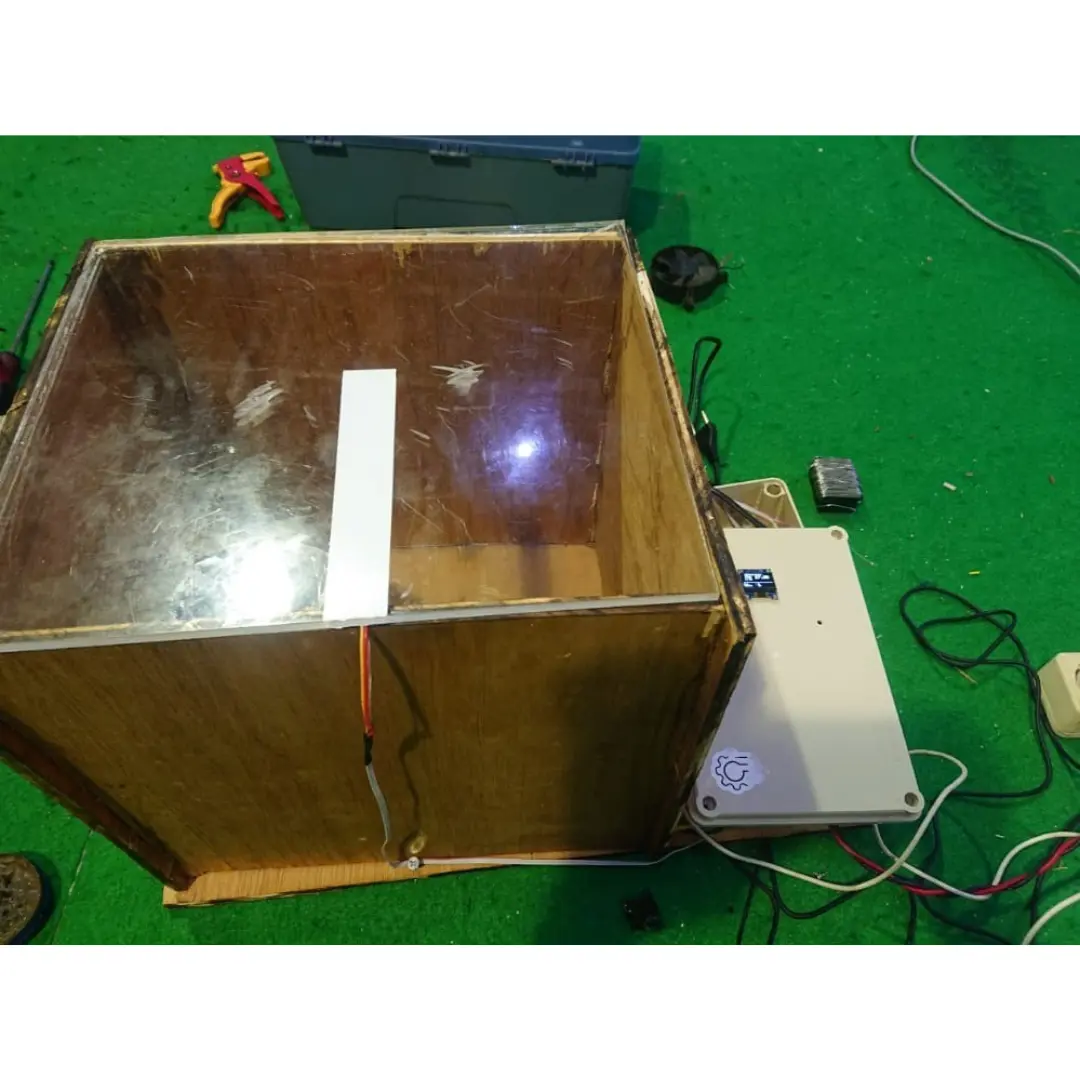

Dokumentasi Alat

Rencana Pengembangan

MCSR merupakan alat revolusioner dan inovatif yang dapat digunakan oleh semua kalangan dengan tujuan untuk mengkontrol kestabilan suhu dalam suatu ruangan. Dalam 4 – 5 Tahun ke depan kami berharap para investor, sponsor, dan supporter lainnya dapat memberikan dukungan dalam bentuk materil dan immateril. Kami akan memperluas koneksi kami demi pengembangan serta penyempurnaan alat prototype kami dapat menjadi alat yang pantas memasuki market dan bermanfaat bagi siapa saja yang membutuhkan.

Profil Tim

Hilham Risviqi Djajadiningrat

Project Manager

Universitas Pembangunan Nasional “Veteran” Jakarta

Muhammad Nurcholish

Hardware Engineer

Politeknik Negeri Jember

Hasna Khoerunisa

Software Engineer

Universitas Pendidikan Indonesia

Auliya Syahputra Siregar

UI/UX Designer

Universitas Lampung

Suhail Elly

Firmware Engineer

Universitas Alma Ata

Hubungi Kami : 62895611771857 (Hilham Risviqi Djajadiningrat)
